EOS-40D
09/04
前回、図面を精査する何てかっこつけて言ってはみたものの
机上論で目処を立てられるほど論理的な人間ではないので、いつものカットアンドトライで行くことにした。
まぁ、行き当たりバッタリとも言いますが。
■ 一応目標を立ててみる
冷却温度： 外気温−２０℃以上
電源容量： １２Ｖ ２Ａ （ペルチェの選択が終わったのでこの容量は決定済み）
温度制御： オープンループＰＷＭ制御 （外気温差を０℃からー２０℃?まで可変。）
温度表示： 内蔵

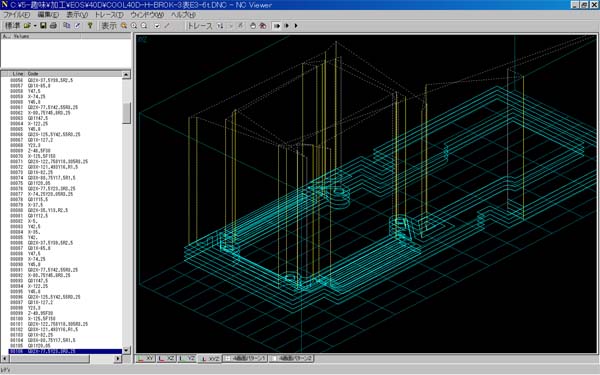

ＣＡＤ図面から機械加工するためのデーター（Ｇコード）をＣＡＭで作成。
この一連のソフトをキャド・キャムと言ってます。
 Ｇコードに間違いがないか加工機械の動作をシミュレートします。 |

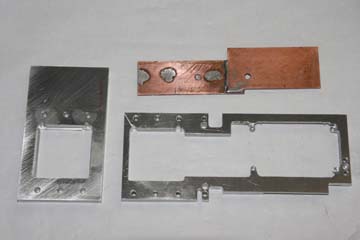

冷却試験の部材が完成
次回は冷却試験の予定。
目標値、外気温差−２０℃以上
どうなることやら
